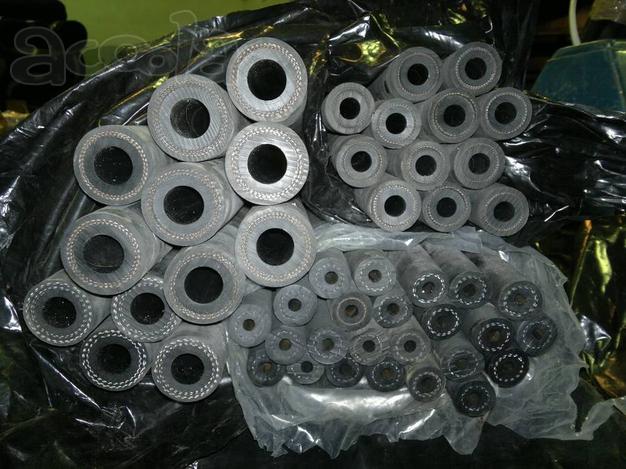

КОМПАНИЯ «ОЙЛЗИП» ПРЕДЛАГАЕТ К ПОСТАВКЕ ШЛАНГИ (РУКАВА) ДЛЯ ПЕРИСТАЛЬТИЧЕСКИХ НАСОСОВ НП-10, НП-16, НП-25, НП-32, НП-50, НП-100 СТО 2553-026-46028995-2007 (ТУ 38 405-338-91).

ОСНОВНЫЕ ТИПОРАЗМЕРЫ:

Шланг насоса НП-10 (10х30х650 мм)

Шланг насоса НП-16 (16х37х650 мм)

Шланг насоса НП-25 (25х53х1005 мм)

Шланг насоса НП-32 (32х51х1005 мм)

Шланг насоса НП-50 (50х80х1790 мм)

Шланг насоса НП-100 (100х144х3225 мм)

Основным рабочим элементом перистальтических (шланговых) насосов, определяющим их работоспособность, является шланг. В процессе работы перистальтического (шлангового) насоса шланг претерпевает несколько десятков миллионов пережатий до полного смыкания внутренних стенок, причём точка пережатия равномерно скользит вдоль шланга от всасывания до нагнетания. При эксплуатации насоса шланг рассчитан на давление до 1,5 МПа, при испытании в статическом режиме выдерживает давление более 5 МПа.

Шланг (рукав) для перистальтического насоса состоит из внутреннего слоя, сквиджа, текстильного корда и внешнего слоя. Внутренний слой изготовлен из резины, химически совместимой с перекачиваемой средой. При наличии в жидкости твёрдых абразивных частиц внутренний слой должен быть достаточно эластичным, чтобы частицы могли вдавливаться в него башмаком, и прочным, чтобы не повредить шланг. Внешний слой изготовлен из износостойкой упругой резины, так как по нему постоянно скользят башмаки в ванне из охлаждающе-смазывающей жидкости. Оба слоя, внешний и внутренний, должны быть прочно сцеплены друг с другом. Эту функцию выполняет сквидж. Для обеспечения требуемой прочности на разрыв применяется несколько слоёв корда.

Конструкция шланга позволяет отсрочить возникновение усталостных изменений и обеспечить большую продолжительность срока службы. Отношение толщины стенки к диаметру и количество усиливающих слоёв определяют силы, под действием которых шланг восстанавливает форму, а угол намотки корда должен обеспечить оптимальные условия для сохранения формы шланга в процессе её восстановления после пережатия. Шланги идентифицируются в зависимости от перекачиваемой среды.

Перистальтический (шланговый) насос в зависимости от вида перекачиваемого продукта комплектуется абразивостойкими обмоточной конструкции резинотекстильными шлангами (рукавами) по СТО 2553-026-46028995-2007 (ТУ 38 405-338-91)
