КОМПАНИЯ «ОЙЛЗИП» ИЗГОТАВЛИВАЕТ И РЕАЛИЗУЕТ КОЛЕНО ШАРНИРНОЕ УНИВЕРСАЛЬНОЕ 3КШ И КОЛЕНО ШАРНИРНОЕ УСИЛЕННОЕ КШУ И ВЕСЬ СПЕКТР КОМПЛЕКТУЮЩИХ (ЗИП) К НИМ.
ТИПОРАЗМЕРЫ КОЛЕН ШАРНИРНЫХ:
- КОЛЕНО ШАРНИРНОЕ 3КШ (50Х40) 3КШ.00.000У 40 МПА (УНИВЕРСАЛЬНОЕ)
- КОЛЕНО ШАРНИРНОЕ КШУ (50Х70) КШУ.00.000 70 МПА (УСИЛЕННОЕ)
НАЗНАЧЕНИЕ КОЛЕН ШАРНИРНЫХ:

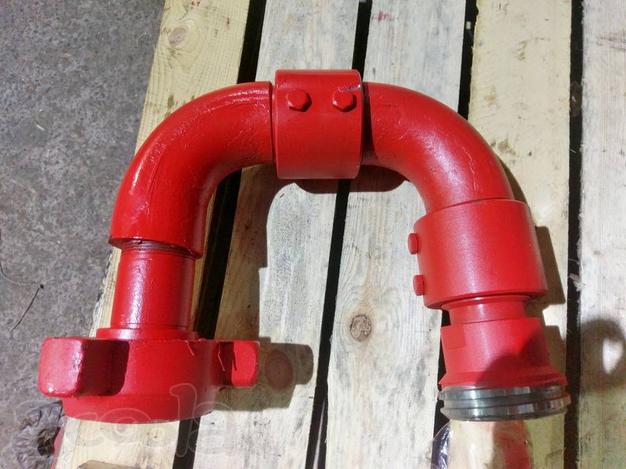

Колено шарнирное универсальное 3КШ (3КШ.00.000У) и колено шарнирное усиленное КШУ (КШ-70.00.000) предназначено для перекачки жидких сред, соединения между собой и ориентации труб в быстросборных трубопроводах высокого давления (до 700 атм) и присоединения труб к напорному манифольду насосного цементировочного агрегата ЦА-320 (АНЦ-320), используемого при цементировании скважин, в процессе бурения, освоения и капитального ремонта и проведении промывочно - продавочных работ в нефтяных и газовых скважинах.
Колено шарнирное универсальное 3КШ (3КШ.00.000У) и колено шарнирное усиленное КШУ (КШ-70.00.000) является принципиально новым коленом, изготовленным из стальной горячекатаной трубы и снабжено легко поворачиваемыми соединениями. Литья нет. Отсутствие литых комплектующих позволяет достичь давления при испытании до 1000 атм. (100 мПа) Рабочее давление - до 700 атм. (70мПа) для шарнирного колена КШУ (усиленного) и давления при испытании до 700 атм. (70 мПа) для колена 3КШ (универсальное) Рабочее давление - 40 мПа.
ПРЕИМУЩЕСТВА КОЛЕН ШАРНИРНЫХ УНИВЕРСАЛЬНЫХ 3КШ И УСИЛЕННЫХ КШУ:
Основными преимуществами колен шарнирных 3КШ и КШУ считаются надежность и долговечность, обеспеченные простотой конструкции, применяемым покрытием, минимальным количеством деталей и ремонтопригодностью оборудования. Работа пр высоких давлениях 400 атм (3КШ) 700 атм (КШУ).
Колено шарнирное универсальное 3КШ и колено шарнирное усиленное КШУ обеспечивает различные углы между осями труб и применяются для изменения направления труб в трубопроводе.
Чаще всего колено шарнирное универсальное 3КШ и колено шарнирное усиленное КШУ используется на временных трубопроводах высокого давления (ТВД) при монтаже/демонтаже для цементировочных и буровых насосов, агрегатов (можно применить шланг при низком давлении). Такое Колено шарнирное необходимо, как элемент крепежа к дополнительным трубопроводами, для цементировании скважин, гидропескоструйной перфорации, при обработке призабойной зоны, для нагнетании/откачки воды из скважин.
Колено шарнирное универсальное 3КШ и колено шарнирное усиленное КШУ широко применяется благодаря своей конструкции - быстрое соединение труб высокого давления, с обеспечением свободного взаимного поворота и вращения элементов трубопровода в ходе его монтажа и демонтажа.
Замково-поворотный узел КШУ, включающий кольцевой ряд роликов, обеспечивает свободу поворота, а также воспринимает высокие осевые нагрузки, обусловленные давлением среды, перекачиваемой через проходное отверстие колена.
Герметизация зазоров между составными частями колена шарнирного осуществляется посредством уплотнения. Корпусные детали (угольники) колена шарнирного 3КШУ и усиленного КШУ изготавливаются из стальной горячекатаной трубы, что позволяет использовать данное колено при рабочем давлении 400 атм (3КШ) и 700 атм (КШУ)
Для присоединения колена шарнирного универсального 3КШУ и усиленного КШУ к трубам служат накидные гайки, со специальной трапецеидальной резьбой.
ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
